KP-0403H2FT

معرفی محصول

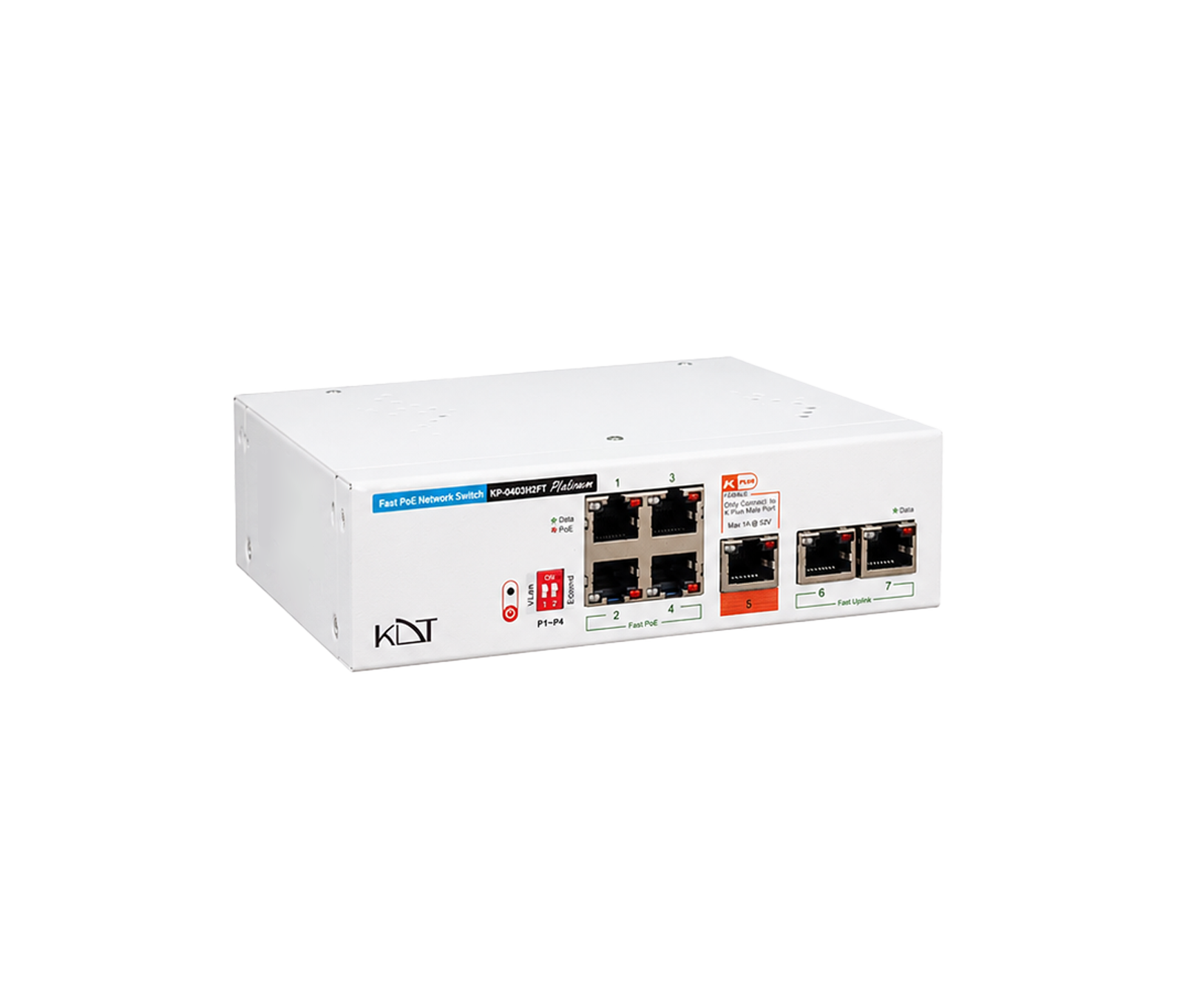

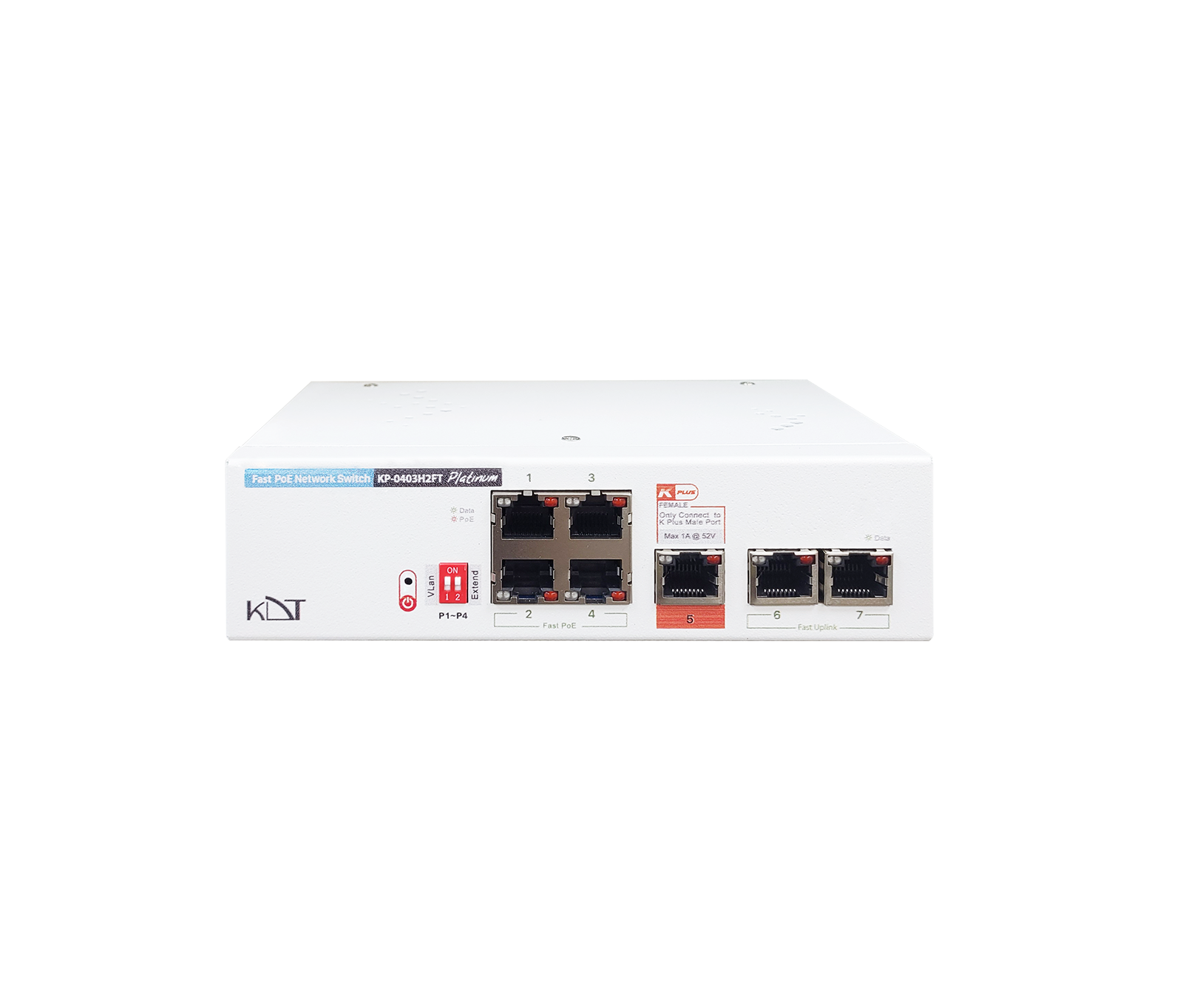

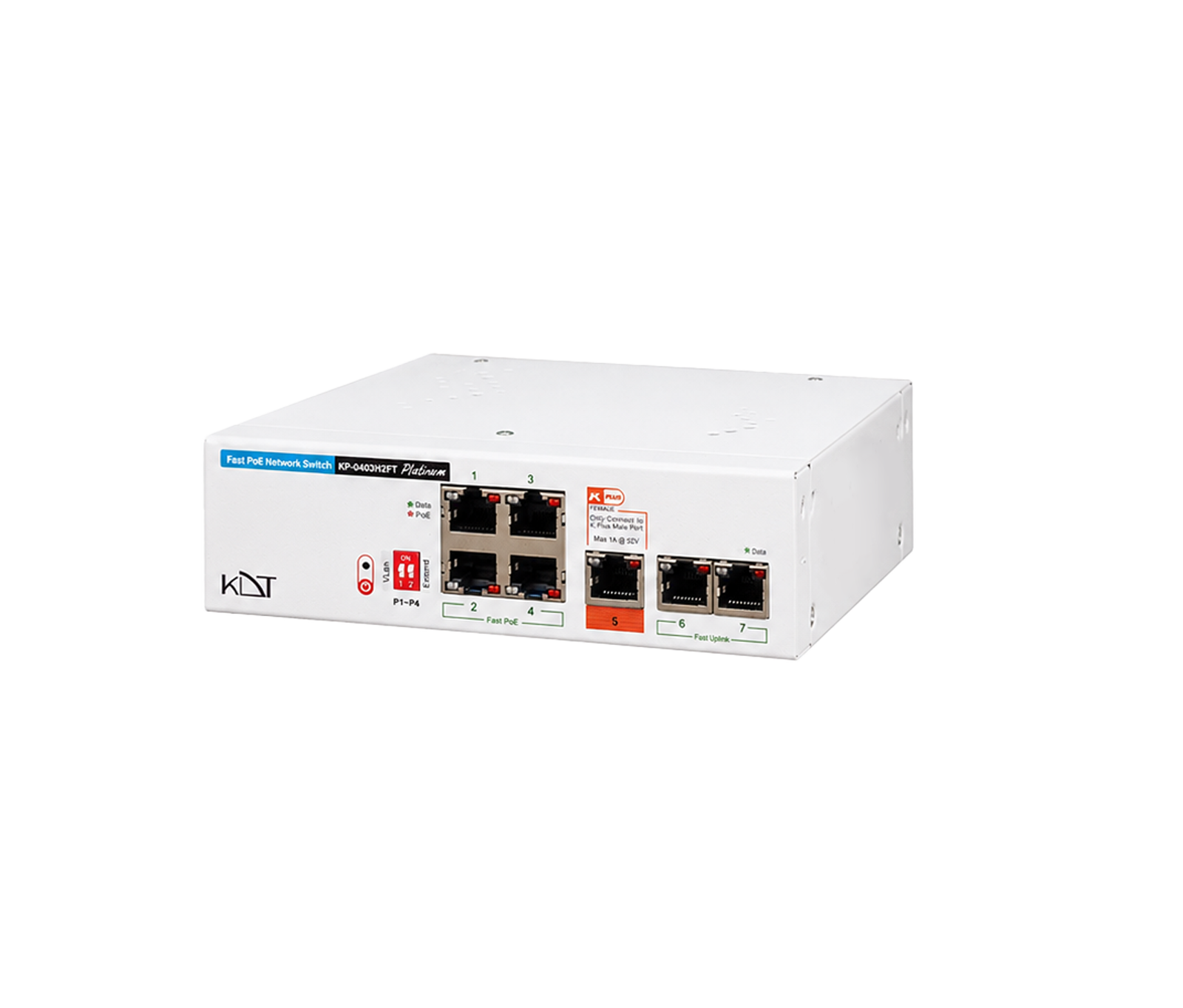

سوئیچ KP-0403H2FT از سری Platinum راهکاری هوشمند و در عین حال بسیار ساده (Plug & Play) برای توسعه شبکه است. این سوئیچ با بدنه تمام فلزی مقاوم و رنگ الکترواستاتیک، به ویژگی‌های هوشمند AI مجهز شده که بدون نیاز به تنظیمات پیچیده، پایداری شبکه را تضمین می‌کنند؛ قابلیت Watchdog به طور خودکار تجهیزات متوقف شده را شناسایی و راه‌اندازی مجدد می‌کند، VLAN امنیت پورت‌ها را تضمین می‌نماید و حالت Extend فاصله انتقال را به ۲۵۰ متر می‌رساند تا پوشش‌دهی حداکثری در محیط‌های وسیع فراهم شود.

مشخصات فنی

دیتاشیت (PDF)

مدل: KP-0403H2FT

Interfaces

Total Port: 7 Ports
PoE Output (Max): 120 Watt
PoE Port Control: IC+ IP804AR
Fast RJ45 PoE Port: 4
Gigabit RJ45 PoE Port: N/A
Fast RJ45 Uplink Port: 2
Gigabit RJ45 Uplink Port: N/A
Gigabit SFP Uplink Port: N/A
Combo Uplink Port: N/A
Power Transmit RJ45: 1 (Female)
Dip Switch Ai: Yes

Hardware

Processor Type: IC+
LED Panel: Data Activity, PoE Activity, Power Activity, Redundant Activity
Main Board: Double Layer
Case: Metal Case
Mounting: Rackmount / Desktop

Function Ai

Vlan: Yes / By Setting Dip Switch Number 1(P1-P4)
250 Extend: Yes / By Setting Dip Switch Number 2(P1-P4)
Watchdog: Yes / Enabled By Default(P1-P4)

Power Supply

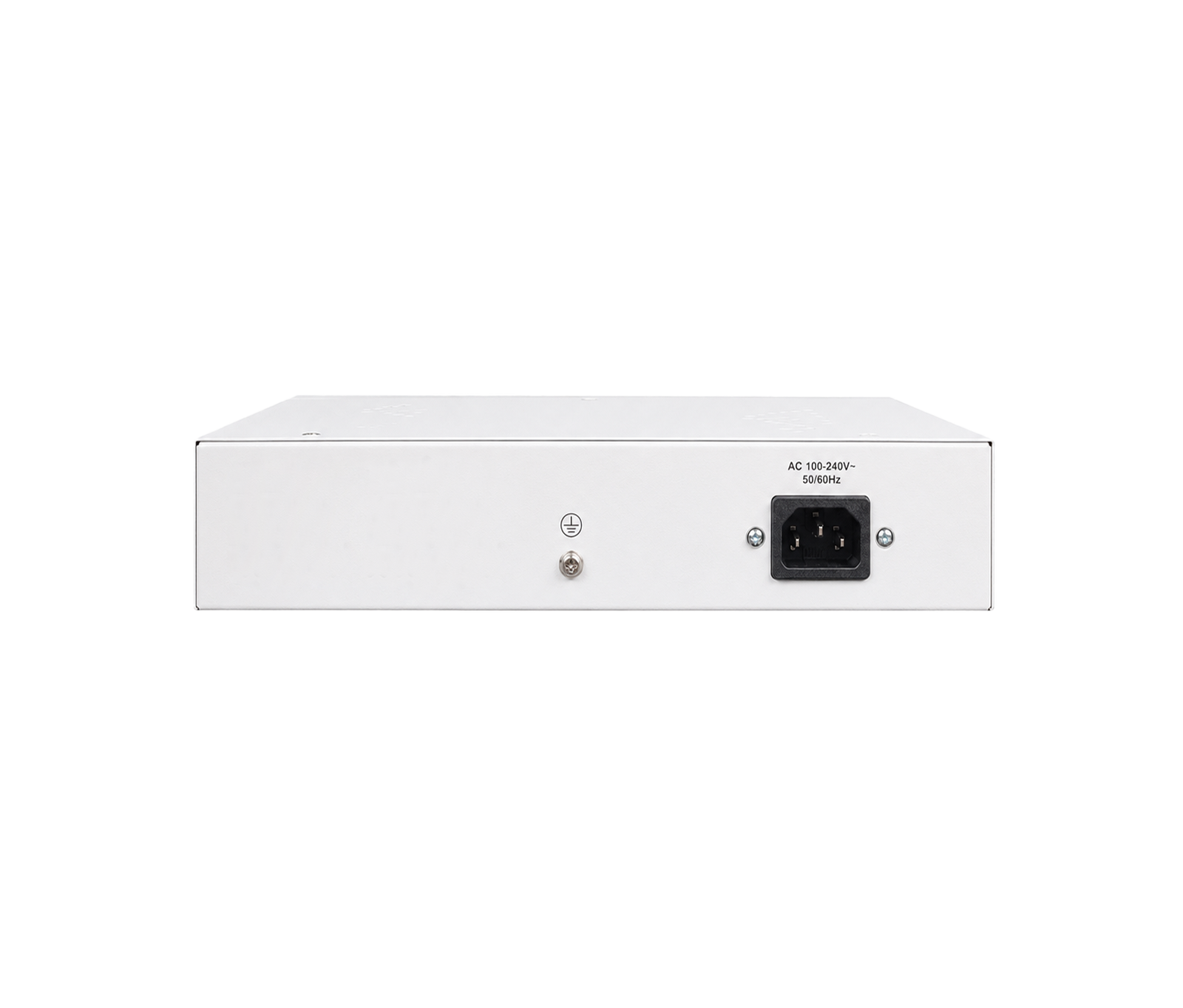

Power: 200~240V AC, 50~60Hz
Redundant: Yes (K+ Feature)
LED Power: Yes
Power Cable: Available

Network Performance

Standard: IEEE802.3x, IEEE802.3u, IEEE802.3az, IEEE802.3ab, IEEE802.3af, IEEE802.3at
Protocols: CSMA/CD
Speed: Ethernet 10Mbps (half duplex), 20Mbps (full duplex); 10BASE-T: 14,880bps/port Fast Ethernet 100Mbps (half duplex), 200Mbps (full duplex); 100BASE-TX:14,8800bps/port
Cabling: 10Base-TX: Cat 5 UTP Or above (250m) PoE=250M 100Base-TX: Cat 5 UTP Or above (100m) PoE=250M
Bandwidth: 1.4Gb Internal Bandwidth
MAC Table: 32Kb
Auto MDI: Yes All Ports
Console: N/A
Transfer Pattern: Store & Forward

PD`S

IP Camera: Yes
IP Phone: Yes
(+)2/1,(: Yes

General

Protection Rating: IP51
Web Language: N/A
Dimensions: 170*110*45 mm
Weight: 520 g
Storage Temperature: -20°C ~ +60°C / 10% ~ 90% RH
Operating Temperature: -15°C ~ +50°C / 10% ~ 90% RH
Radiation Electromagnetic: EN55016

Guarantee

Product Guarantee: 3 Years Platinum Guarantee
MTBF: 100,000 hrs min. MIL-HDBK-217F (25°)

دانلودها

مستندات

KP-0403H2FT

دیتاشیتPDF318.1 کیلوبایت

دانلود

مقایسه محصولات

در این بخش میتوانید مشخصات محصول را با سایر محصولات مشابه مقایسه کنید

لطفا کمی صبر کنید

پرسش‌های متداول: سوئیچ‌های شبکه

پاسخ پرسش‌های رایج درباره این گروه از محصولات، از مرکز راهنمای KDT.

برای 16 دوربین IP چه سوئیچی بخرم؟ تعداد پورت، بودجهٔ PoE و آپ‌لینک را چطور تعیین کنم؟

سه عدد را حساب کنید: تعداد پورت، بودجهٔ PoE و سرعت آپ‌لینک. برای پورت‌ها، تعداد دوربین‌ها را با یک یا دو پورت برای NVR و آپ‌لینک جمع کنید و حدود 20 درصد هم برای توسعه اضافه کنید؛ برای 16 دوربین یک مدل 24 پورت مناسب است. برای توان، هر دوربین ثابت را مثلاً 12 W فرض کنید (معمولاً 6 تا 16 W): 16 × 12 = 192 W در دوربین‌ها، تقسیم بر 0.85 برای افت کابل حدود 226 W و با 20 درصد حاشیه حدود 271 W در سوئیچ، پس بودجهٔ PoE حدود 300 W یا بیشتر لازم است. پورت دوربین‌ها برای دوربین‌های معمول می‌تواند 100 Mbps باشد، اما لینک سوئیچ به NVR باید گیگابیتی باشد و اگر VLAN یا پایش از راه دور می‌خواهید، مدل Lite-Managed یا مدیریتی بگیرید. نمونه‌های کی دی تی: اگر توسعه‌ای در کار نیست، KP-1606J3SFT با 16 پورت PoE و بودجهٔ 400 W، و در غیر این صورت KP-2408H4SMU با 24 پورت PoE گیگابیتی و بودجهٔ 600 W.

مشاهده در مرکز راهنما

سوئیچ غیرمدیریتی، Lite-Managed یا Smart و مدیریتی چه تفاوتی دارند و برای مداربسته کدام را بگیرم؟

سوئیچ غیرمدیریتی (Unmanaged) صفحهٔ تنظیم ندارد و به‌محض روشن شدن کار می‌کند؛ برای یک شبکهٔ ساده با یک زیرشبکه کافی است، مثل KP-0804H4SF که قابلیت‌های هوشمند AI آن با DIP switch انتخاب می‌شود. سوئیچ Lite-Managed یا Smart یک صفحهٔ وب دارد و امکانات پایه‌ای مثل VLAN، QoS، Port Mirror، محدود کردن سرعت پورت و خاموش و روشن کردن PoE را فراهم می‌کند؛ KP-0406H4SLMT نمونه‌ای از آن است. سوئیچ مدیریتی (Managed) علاوه بر وب، کنسول و CLI دارد و برای امنیت، چند VLAN، پایش و شبکه‌های بزرگ‌تر لازم است؛ مثلاً KP-2408H4SMU (لایه 2) و KP-2404H5SM3U (لایه 3) از راه وب، کنسول، Telnet و SSH مدیریت می‌شوند. قاعدهٔ ساده: اگر فقط PoE و اتصال می‌خواهید غیرمدیریتی، اگر باید شبکه را جدا و پایش کنید Lite-Managed، و اگر به امنیت و کنترل کامل نیاز دارید مدیریتی بگیرید.

مشاهده در مرکز راهنما

سوئیچ لایه 2 و لایه 3 چه فرقی دارند و چه زمانی به لایه 3 نیاز دارم؟

سوئیچ لایه 2 فریم‌ها را فقط با آدرس MAC داخل یک شبکه (VLAN) جابه‌جا می‌کند و برای وصل کردن دوربین‌ها، NVR و کامپیوترهای یک زیرشبکه کافی است. سوئیچ لایه 3 علاوه بر این بین VLAN‌ها و زیرشبکه‌های مختلف مسیریابی می‌کند (Inter-VLAN Routing) و این کار را با سرعت سخت‌افزار انجام می‌دهد؛ در مدل‌های بزرگ‌تر مسیریابی ایستا و پویا هم دارد. به لایه 3 وقتی نیاز دارید که چند VLAN دارید و باید با هم ارتباط داشته باشند (مثلاً VLAN دوربین‌ها و VLAN سرور VMS)، تعداد زیرشبکه‌ها زیاد است یا سوئیچ در هستهٔ شبکه قرار می‌گیرد. اگر فقط یک زیرشبکه دارید، لایه 2 ارزان‌تر و ساده‌تر است و مسیریابی را می‌توان به روتر یا فایروال سپرد. نمونه‌های لایه 3 کی دی تی: KC-2800H5SM3، KP-4806H5SM3 و سری Carbon مثل KS-C24G-T-6YQ.

مشاهده در مرکز راهنما

در نام و توضیح سوئیچ‌های کی دی تی، عبارت‌هایی مثل Fast Ethernet، Semi Gigabit، Hi-PoE و AI یعنی چه؟

در مدل‌های KP، دو رقم اول تعداد پورت‌های PoE و دو رقم بعدی تعداد پورت‌های دیگر (آپ‌لینک) را نشان می‌دهد؛ مثلاً KP-0804H4SF یعنی 8 پورت PoE و 4 پورت دیگر، و KP-2404H5SM3U یعنی 24 پورت PoE و 4 پورت آپ‌لینک. Fast Ethernet یعنی همهٔ پورت‌ها 10/100 Mbps هستند؛ Semi Gigabit (نیمه‌گیگابیت) یعنی پورت‌های PoE از نوع 10/100 Mbps و آپ‌لینک‌ها گیگابیتی‌اند (بعضی مدل‌ها یک یا دو پورت PoE گیگابیتی هم دارند)؛ Full Gigabit یعنی همهٔ پورت‌ها گیگابیتی‌اند؛ و 10 Gigabit یعنی مدل آپ‌لینک 10 Gbps دارد. PoE+‎ یعنی استاندارد 802.3at با حداکثر 30 W برای هر پورت، Hi-PoE یعنی مدلی با پورت‌هایی تا 90 W طبق 802.3bt (در بعضی مدل‌ها فقط چند پورت اول)، AI یعنی قابلیت‌های هوشمند با DIP switch مثل VLAN، Extend و Watchdog، و Lite-Managed یعنی مدیریت ساده از راه وب. پیشوند KP سوئیچ‌های PoE، KC سوئیچ‌های هستهٔ بدون PoE و KS-C سری Carbon مخصوص دیتاسنتر را نشان می‌دهد.

مشاهده در مرکز راهنما

استانداردهای PoE یعنی 802.3af، 802.3at و 802.3bt چه تفاوتی دارند و هر پورت چند وات می‌دهد؟

استاندارد IEEE 802.3af (همان PoE یا نوع 1) در خروجی پورت (PSE) تا 15.4 W می‌دهد و به دستگاه (PD) حداکثر 12.95 W می‌رسد؛ استاندارد IEEE 802.3at (همان PoE+‎ یا نوع 2) در پورت 30 W و در دستگاه 25.5 W؛ و IEEE 802.3bt که با نام‌های PoE++‎ و Hi-PoE هم عرضه می‌شود، در نوع 3 در پورت 60 W و در دستگاه 51 W و در نوع 4 در پورت 90 W و در دستگاه 71.3 W. اختلاف این دو عدد توانی است که در مقاومت کابل تلف می‌شود (حدود 15 تا 21 درصد در بدترین حالت یعنی کابل 100 متری)، پس مصرف دوربین را باید با عدد سمت دستگاه (PD) مقایسه کنید، نه با عدد سمت پورت. استانداردهای af و at از دو جفت سیم استفاده می‌کنند و bt در صورت نیاز از هر چهار جفت، و در همهٔ آن‌ها سوئیچ اول دستگاه را شناسایی و رده‌بندی می‌کند و بعد برق می‌دهد.

مشاهده در مرکز راهنما
