DR-24052

معرفی محصول

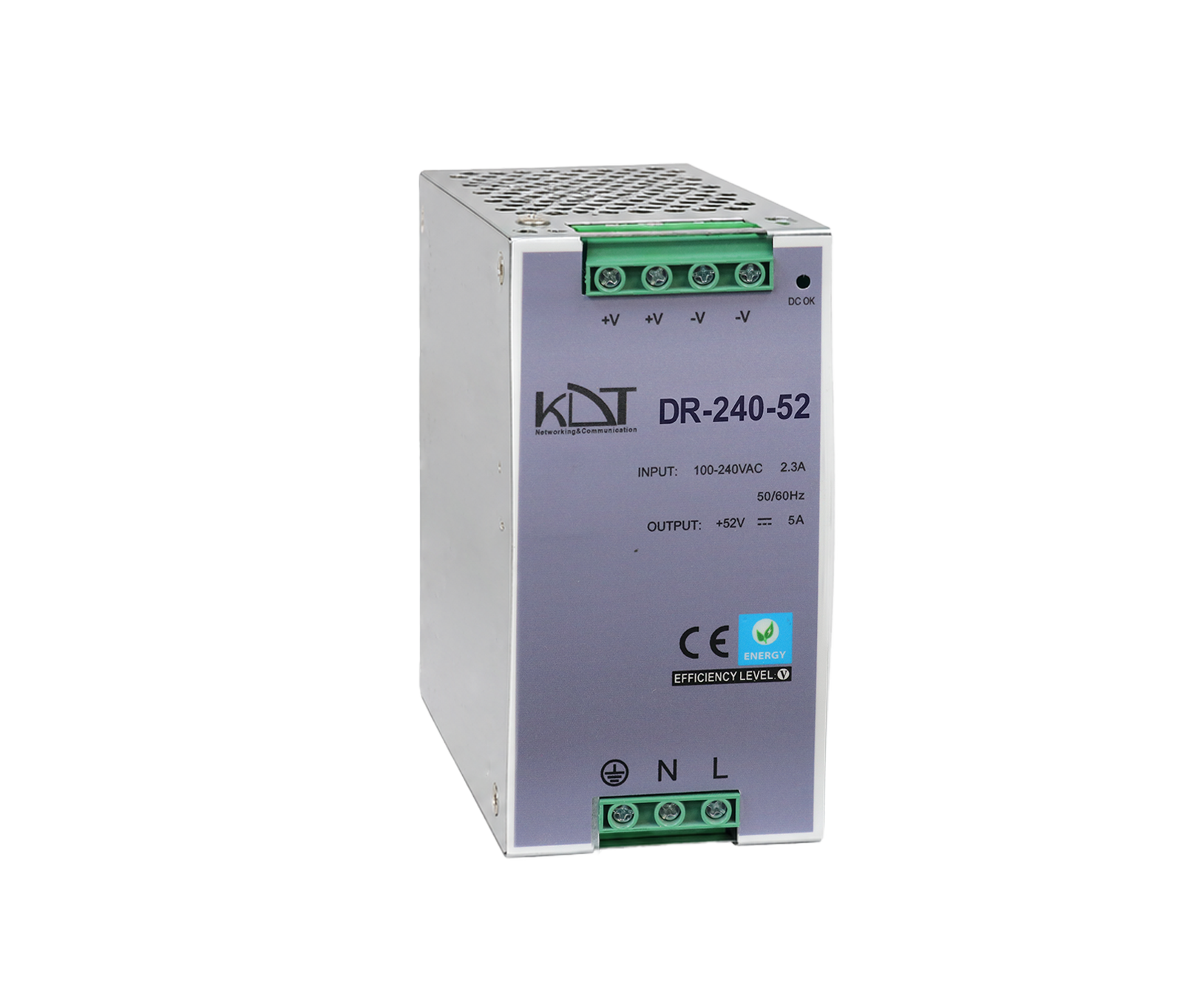

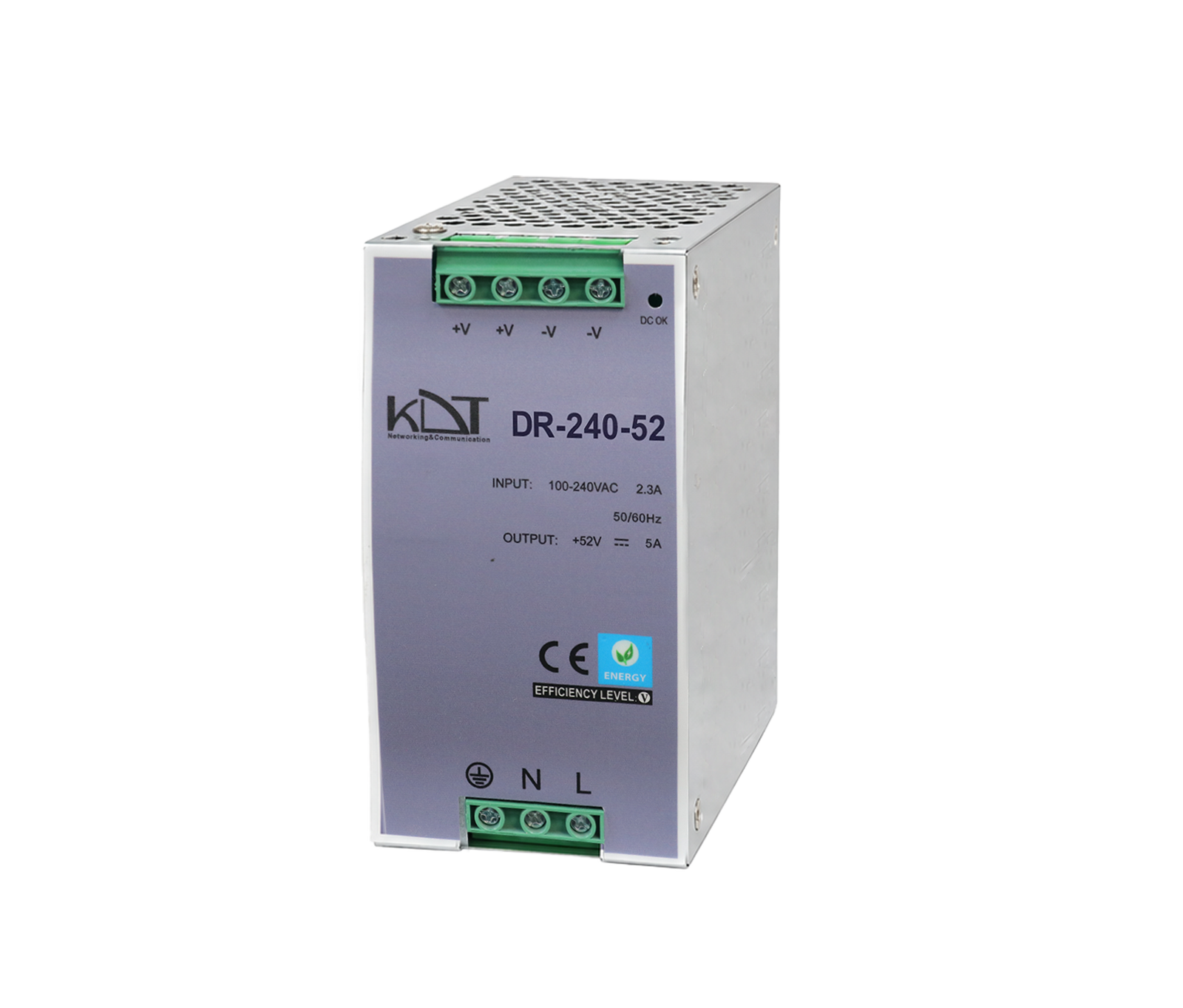

منبع تغذیه صنعتی مدل DR-24052 از سری محصولی Platinum یک منبع تغذیه سوئیچینگ با ظرفیت بالا است که برای پشتیبانی از تجهیزات پرمصرف شبکه در شرایط سخت طراحی شده است. این محصول با پشتیبانی از بازه گسترده ولتاژ ورودی ۱۰۰ تا ۲۴۰ ولت AC، خروجی پایدار ۵۲ ولت DC با جریان ۵ آمپر را ارائه داده و توان حداکثری ۲۶۰ وات را تامین می‌کند. بهره‌گیری از بدنه تمام استیل مقاوم، قابلیت نصب سریع در تابلوهای صنعتی (DIN-Rail) و استانداردهای بالای ایمنی و الکترومغناطیسی، عملکرد بی‌وقفه و ایمن سیستم‌های نظارتی را تضمین می‌نماید.

مشخصات فنی

دیتاشیت (PDF)

مدل: DR-24052

Output

DC Voltage: 52V
Rated Current: 5A
Current Range: 0 ~ 5A
Rated Power (Max): 260W
Ripple & Noise (Max): 150mVp-p
Voltage Adj. Range: 48 ~ 58V
Voltage Tolerance: ±1.0%
Line Regulation: ±0.5%
Load Regulation: ±0.5%
Setup, Rise, Hold Up Time: 2000ms, 70ms, 10ms/230VAC at Full Load 2000ms, 70ms, 50ms/400VAC

Function

DC OK Signal: Relay Contact Rating(Max.) : 30V / 1A Resistive

Safety & EMC

Safety Standards: UL508, EAC TP TC 004 approved, IEC60950-1 CB approved by SIQ, design refer to GL;(meet EN60204-1)
Withstand Voltage: I/P-FG:2KVAC O/P-DC OK:0.5KVAC I/P-O/P:3KVAC O/P-FG:0.5KVAC
Isolation Resistance: I/P-FG I/P-O/P O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH
EMC Emission: EAC TP TC 020, EN55011 (CISPR11), EN55032 (CISPR32), EN61204-3 Class B
EMC Immunity: Criteria A EAC TP TC 020 EN61000-4-2,3,4,5,6,8,11 EN61000-6-2 (EN50082-2) EN61204-3 heavy industry level

Input

Input Range: 100~240VAC
Frequency Range: 47 ~ 63Hz
Efficiency (Typ.): 92% / 400V
AC Current: 2.3A/230VAC
Inrush Current (Max.): Cold Start 50A
Leakage Current: <3.5mA / 530VAC

Protection

Overload: 105 ~ 130% Rated Output Power
Over Voltage: 57 ~ 63V
Over Temperature: Recovers Automatically After Temperature Goes Down Shut Down O/P Voltage

Environment

Working Temp: -25 ~ +70° (Refer to «Derating Curve»)
Working Humidity: 20 ~ 90% RH Non-Condensing
Storage Temp., Humidity: -40 ~ +85°, 10 ~ 95% RH
Temp. Coefficient: ±0.03% / °C (0 ~ 50°) °C
Vibration: Component: 10 ~ 500Hz, 2G 10Min./1Cycle, 60Min. Each Along X, Y, Z Axes; Mounting Clip: Compliance To Iec60068-2-6

Hardware

Mounting: DIN-Rail

General

Dimensions: 125*65*92mm
Packing: 0.65Kg; 20pcs/14Kg/1.16CUFT

Guarantee

Product Guarantee: 1 Year Guarantee
MTBF: 268,000 hrs min. MIL-HDBK-217F (25°C)

دانلودها

مستندات

DR-24052

دیتاشیتPDF312.0 کیلوبایت

دانلود

مقایسه محصولات

در این بخش میتوانید مشخصات محصول را با سایر محصولات مشابه مقایسه کنید

لطفا کمی صبر کنید

پرسش‌های متداول: سوئیچ‌های شبکه

پاسخ پرسش‌های رایج درباره این گروه از محصولات، از مرکز راهنمای KDT.

برای 16 دوربین IP چه سوئیچی بخرم؟ تعداد پورت، بودجهٔ PoE و آپ‌لینک را چطور تعیین کنم؟

سه عدد را حساب کنید: تعداد پورت، بودجهٔ PoE و سرعت آپ‌لینک. برای پورت‌ها، تعداد دوربین‌ها را با یک یا دو پورت برای NVR و آپ‌لینک جمع کنید و حدود 20 درصد هم برای توسعه اضافه کنید؛ برای 16 دوربین یک مدل 24 پورت مناسب است. برای توان، هر دوربین ثابت را مثلاً 12 W فرض کنید (معمولاً 6 تا 16 W): 16 × 12 = 192 W در دوربین‌ها، تقسیم بر 0.85 برای افت کابل حدود 226 W و با 20 درصد حاشیه حدود 271 W در سوئیچ، پس بودجهٔ PoE حدود 300 W یا بیشتر لازم است. پورت دوربین‌ها برای دوربین‌های معمول می‌تواند 100 Mbps باشد، اما لینک سوئیچ به NVR باید گیگابیتی باشد و اگر VLAN یا پایش از راه دور می‌خواهید، مدل Lite-Managed یا مدیریتی بگیرید. نمونه‌های کی دی تی: اگر توسعه‌ای در کار نیست، KP-1606J3SFT با 16 پورت PoE و بودجهٔ 400 W، و در غیر این صورت KP-2408H4SMU با 24 پورت PoE گیگابیتی و بودجهٔ 600 W.

مشاهده در مرکز راهنما

سوئیچ غیرمدیریتی، Lite-Managed یا Smart و مدیریتی چه تفاوتی دارند و برای مداربسته کدام را بگیرم؟

سوئیچ غیرمدیریتی (Unmanaged) صفحهٔ تنظیم ندارد و به‌محض روشن شدن کار می‌کند؛ برای یک شبکهٔ ساده با یک زیرشبکه کافی است، مثل KP-0804H4SF که قابلیت‌های هوشمند AI آن با DIP switch انتخاب می‌شود. سوئیچ Lite-Managed یا Smart یک صفحهٔ وب دارد و امکانات پایه‌ای مثل VLAN، QoS، Port Mirror، محدود کردن سرعت پورت و خاموش و روشن کردن PoE را فراهم می‌کند؛ KP-0406H4SLMT نمونه‌ای از آن است. سوئیچ مدیریتی (Managed) علاوه بر وب، کنسول و CLI دارد و برای امنیت، چند VLAN، پایش و شبکه‌های بزرگ‌تر لازم است؛ مثلاً KP-2408H4SMU (لایه 2) و KP-2404H5SM3U (لایه 3) از راه وب، کنسول، Telnet و SSH مدیریت می‌شوند. قاعدهٔ ساده: اگر فقط PoE و اتصال می‌خواهید غیرمدیریتی، اگر باید شبکه را جدا و پایش کنید Lite-Managed، و اگر به امنیت و کنترل کامل نیاز دارید مدیریتی بگیرید.

مشاهده در مرکز راهنما

سوئیچ لایه 2 و لایه 3 چه فرقی دارند و چه زمانی به لایه 3 نیاز دارم؟

سوئیچ لایه 2 فریم‌ها را فقط با آدرس MAC داخل یک شبکه (VLAN) جابه‌جا می‌کند و برای وصل کردن دوربین‌ها، NVR و کامپیوترهای یک زیرشبکه کافی است. سوئیچ لایه 3 علاوه بر این بین VLAN‌ها و زیرشبکه‌های مختلف مسیریابی می‌کند (Inter-VLAN Routing) و این کار را با سرعت سخت‌افزار انجام می‌دهد؛ در مدل‌های بزرگ‌تر مسیریابی ایستا و پویا هم دارد. به لایه 3 وقتی نیاز دارید که چند VLAN دارید و باید با هم ارتباط داشته باشند (مثلاً VLAN دوربین‌ها و VLAN سرور VMS)، تعداد زیرشبکه‌ها زیاد است یا سوئیچ در هستهٔ شبکه قرار می‌گیرد. اگر فقط یک زیرشبکه دارید، لایه 2 ارزان‌تر و ساده‌تر است و مسیریابی را می‌توان به روتر یا فایروال سپرد. نمونه‌های لایه 3 کی دی تی: KC-2800H5SM3، KP-4806H5SM3 و سری Carbon مثل KS-C24G-T-6YQ.

مشاهده در مرکز راهنما

در نام و توضیح سوئیچ‌های کی دی تی، عبارت‌هایی مثل Fast Ethernet، Semi Gigabit، Hi-PoE و AI یعنی چه؟

در مدل‌های KP، دو رقم اول تعداد پورت‌های PoE و دو رقم بعدی تعداد پورت‌های دیگر (آپ‌لینک) را نشان می‌دهد؛ مثلاً KP-0804H4SF یعنی 8 پورت PoE و 4 پورت دیگر، و KP-2404H5SM3U یعنی 24 پورت PoE و 4 پورت آپ‌لینک. Fast Ethernet یعنی همهٔ پورت‌ها 10/100 Mbps هستند؛ Semi Gigabit (نیمه‌گیگابیت) یعنی پورت‌های PoE از نوع 10/100 Mbps و آپ‌لینک‌ها گیگابیتی‌اند (بعضی مدل‌ها یک یا دو پورت PoE گیگابیتی هم دارند)؛ Full Gigabit یعنی همهٔ پورت‌ها گیگابیتی‌اند؛ و 10 Gigabit یعنی مدل آپ‌لینک 10 Gbps دارد. PoE+‎ یعنی استاندارد 802.3at با حداکثر 30 W برای هر پورت، Hi-PoE یعنی مدلی با پورت‌هایی تا 90 W طبق 802.3bt (در بعضی مدل‌ها فقط چند پورت اول)، AI یعنی قابلیت‌های هوشمند با DIP switch مثل VLAN، Extend و Watchdog، و Lite-Managed یعنی مدیریت ساده از راه وب. پیشوند KP سوئیچ‌های PoE، KC سوئیچ‌های هستهٔ بدون PoE و KS-C سری Carbon مخصوص دیتاسنتر را نشان می‌دهد.

مشاهده در مرکز راهنما

استانداردهای PoE یعنی 802.3af، 802.3at و 802.3bt چه تفاوتی دارند و هر پورت چند وات می‌دهد؟

استاندارد IEEE 802.3af (همان PoE یا نوع 1) در خروجی پورت (PSE) تا 15.4 W می‌دهد و به دستگاه (PD) حداکثر 12.95 W می‌رسد؛ استاندارد IEEE 802.3at (همان PoE+‎ یا نوع 2) در پورت 30 W و در دستگاه 25.5 W؛ و IEEE 802.3bt که با نام‌های PoE++‎ و Hi-PoE هم عرضه می‌شود، در نوع 3 در پورت 60 W و در دستگاه 51 W و در نوع 4 در پورت 90 W و در دستگاه 71.3 W. اختلاف این دو عدد توانی است که در مقاومت کابل تلف می‌شود (حدود 15 تا 21 درصد در بدترین حالت یعنی کابل 100 متری)، پس مصرف دوربین را باید با عدد سمت دستگاه (PD) مقایسه کنید، نه با عدد سمت پورت. استانداردهای af و at از دو جفت سیم استفاده می‌کنند و bt در صورت نیاز از هر چهار جفت، و در همهٔ آن‌ها سوئیچ اول دستگاه را شناسایی و رده‌بندی می‌کند و بعد برق می‌دهد.

مشاهده در مرکز راهنما
