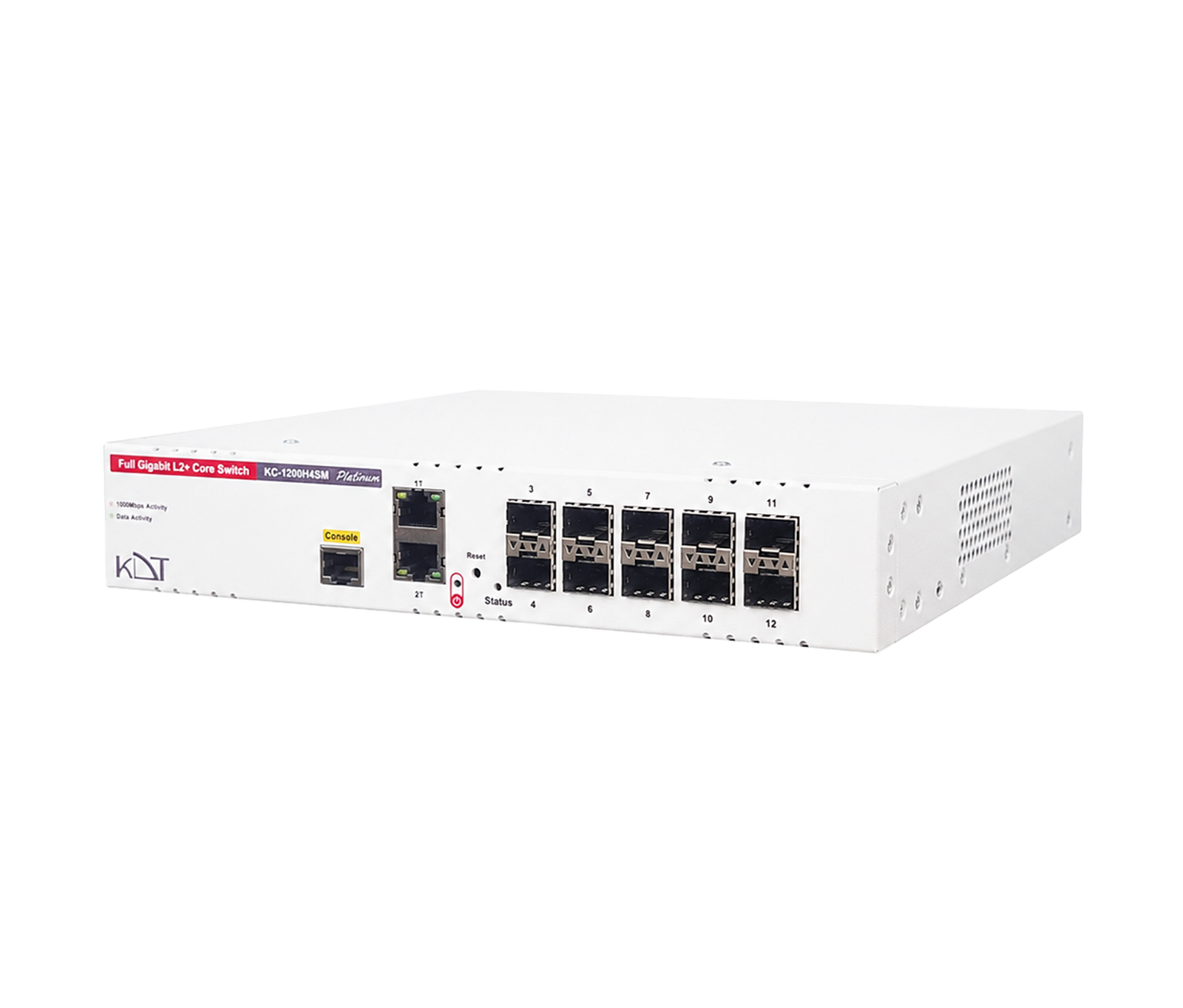

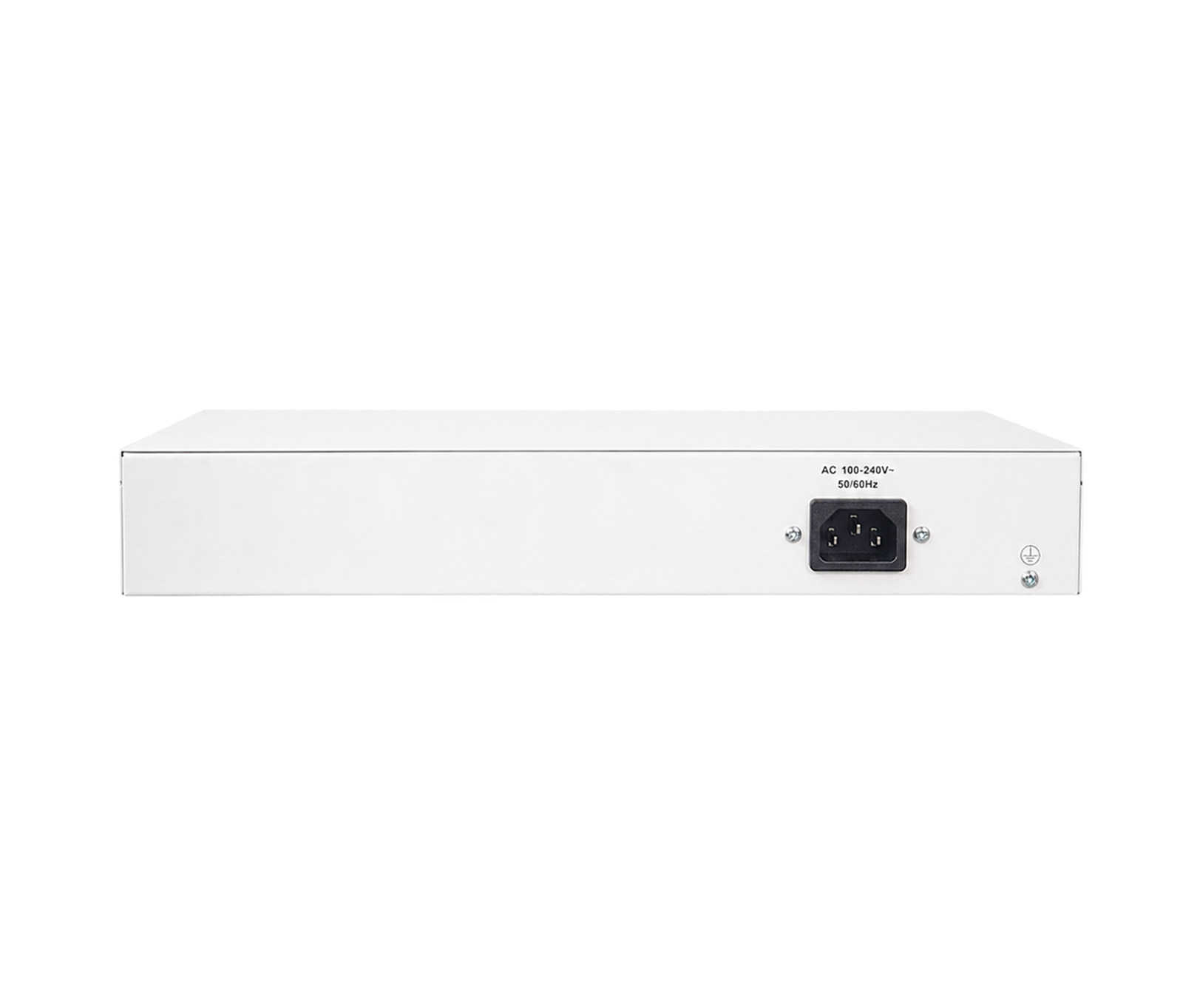

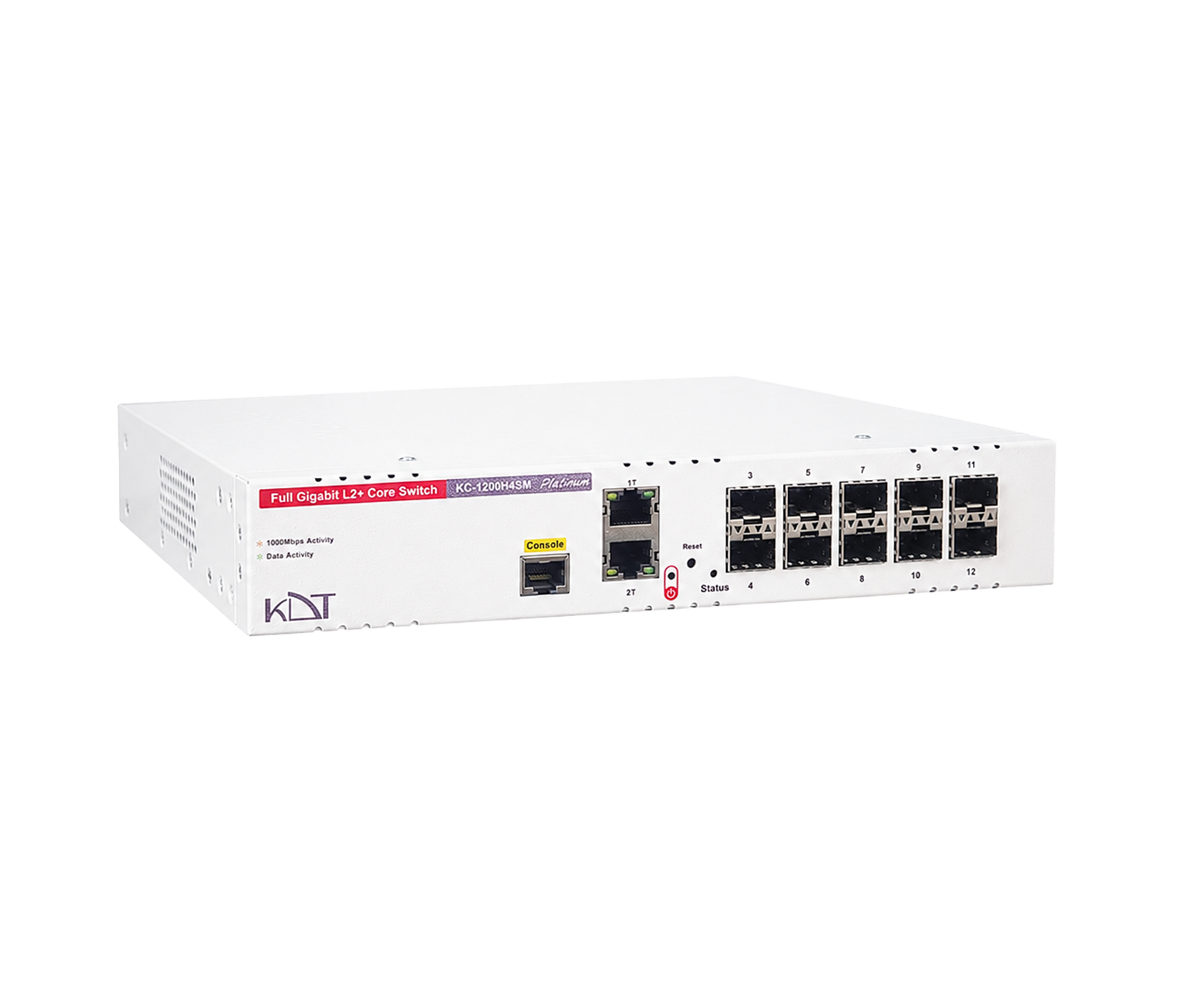

محوّل نواة (Core) جيجابت كامل مُدار من الطبقة الثانية (L2)

احسب ثلاثة أرقام: عدد المنافذ وميزانية PoE وسرعة الوصلة الصاعدة. بالنسبة إلى المنافذ، أضف منفذًا أو منفذين لجهاز NVR وللوصلة الصاعدة إلى عدد الكاميرات، واترك نحو 20% احتياطيًا للتوسع؛ ولـ 16 كاميرا يناسبك طراز بـ 24 منفذًا. أما القدرة، فافترض أن كل كاميرا ثابتة تستهلك 12 W (وهي عادةً بين 6 و16 W): 16 × 12 = 192 W عند الكاميرات، وبقسمتها على 0.85 لحساب فقد الكابل تصبح نحو 226 W، ومع هامش 20% نحو 271 W عند المحوّل، وبذلك تحتاج إلى ميزانية PoE بحدود 300 W أو أكثر. يمكن أن تكون منافذ الكاميرات 100 Mbps للكاميرات المعتادة، لكن يجب أن تكون وصلة المحوّل إلى NVR بسرعة Gigabit، وإذا احتجت إلى VLAN أو إلى المراقبة عن بُعد فاختر طرازًا من نوع Lite-Managed أو طرازًا قابلًا للإدارة. ومن أمثلة KDT: إن لم تكن هناك خطة للتوسع فالطراز KP-1606J3SFT الذي يضم 16 منفذًا PoE بميزانية 400 W، وإلا فالطراز KP-2408H4SMU الذي يضم 24 منفذًا PoE بسرعة Gigabit وبميزانية 600 W.

المحوّل غير القابل للإدارة (Unmanaged) ليس له صفحة إعدادات ويعمل بمجرد تشغيله، وهو كافٍ للشبكة البسيطة ذات الشبكة الفرعية الواحدة، مثل KP-0804H4SF الذي تُختار ميزاته الذكية AI بمفاتيح DIP. أما المحوّل ذو الإدارة المبسّطة (Lite-Managed أو Smart) فله صفحة ويب ويوفّر الأساسيات مثل VLAN وQoS ونسخ المنافذ (Port Mirror) وتحديد سرعة المنفذ وتشغيل PoE وإيقافه؛ ومن أمثلته KP-0406H4SLMT. ويضيف المحوّل القابل للإدارة (Managed) إلى صفحة الويب منفذ الكونسول وواجهة الأوامر CLI، ويلزم للأمان وتعدد شبكات VLAN والمراقبة والشبكات الأكبر؛ فمثلًا يمكن إدارة KP-2408H4SMU (الطبقة 2) وKP-2404H5SM3U (الطبقة 3) من خلال الويب والكونسول وTelnet وSSH. والقاعدة المبسّطة: اختر المحوّل غير القابل للإدارة إذا كنت تحتاج إلى PoE والاتصال فقط، وLite-Managed إذا كان عليك فصل الشبكة ومراقبتها، والقابل للإدارة إذا كنت تحتاج إلى الأمان والتحكم الكامل.

يمرّر المحوّل من الطبقة 2 الإطارات بحسب عنوان MAC فقط داخل شبكة واحدة (VLAN)، وهذا كافٍ لربط الكاميرات وجهاز NVR وأجهزة الحاسوب في شبكة فرعية واحدة. أما المحوّل من الطبقة 3 فيقوم فضلًا عن ذلك بالتوجيه بين شبكات VLAN والشبكات الفرعية المختلفة (Inter-VLAN Routing) بسرعة العتاد، وتضيف الطرازات الأكبر التوجيه الثابت والديناميكي. وتحتاج إلى الطبقة 3 عندما توجد عدة شبكات VLAN يجب أن تتواصل فيما بينها (مثل شبكة VLAN للكاميرات وشبكة VLAN لخادم VMS)، أو عندما يزداد عدد الشبكات الفرعية، أو عندما يكون المحوّل في قلب الشبكة. وإذا كانت لديك شبكة فرعية واحدة فقط، فالطبقة 2 أرخص وأبسط ويمكن ترك التوجيه لجهاز توجيه أو جدار حماية. ومن أمثلة الطبقة 3 لدى KDT: KC-2800H5SM3 وKP-4806H5SM3 وطرازات سلسلة Carbon مثل KS-C24G-T-6YQ.

في طرازات KP يدل الرقمان الأولان على عدد منافذ PoE، ويدل الرقمان التاليان على عدد المنافذ الأخرى (الوصلات الصاعدة)؛ فمثلًا KP-0804H4SF تعني 8 منافذ PoE و4 منافذ أخرى، وKP-2404H5SM3U تعني 24 منفذًا PoE و4 منافذ صاعدة. تعني Fast Ethernet أن جميع المنافذ بسرعة 10/100 Mbps؛ وتعني Semi Gigabit أن منافذ PoE بسرعة 10/100 Mbps وأن الوصلات الصاعدة بسرعة Gigabit (وفي بعض الطرازات منفذ PoE أو منفذان بسرعة Gigabit أيضًا)؛ وتعني Full Gigabit أن جميع المنافذ بسرعة Gigabit؛ وتعني 10 Gigabit أن الطراز يضم وصلات صاعدة بسرعة 10 Gbps. أما PoE+‎ فتعني المعيار 802.3at بحد أقصى 30 W لكل منفذ، وتعني Hi-PoE طرازًا ذا منافذ تصل إلى 90 W وفق 802.3bt (وفي بعض الطرازات تكون المنافذ الأولى القليلة فقط)، وتعني AI وظائف ذكية تُضبط بمفتاح DIP مثل VLAN وExtend وWatchdog، وتعني Lite-Managed إدارة مبسّطة عبر صفحة ويب. وتدل البادئة KP على محوّلات PoE، والبادئة KC على المحوّلات المركزية التي لا تحتوي على PoE، والبادئة KS-C على سلسلة Carbon المخصصة لمراكز البيانات.

يقدّم المعيار IEEE 802.3af (المعروف أيضًا بـ PoE أو النوع 1) حتى 15.4 W عند خرج المنفذ (PSE) ولا يصل إلى الجهاز (PD) أكثر من 12.95 W؛ ويقدّم المعيار IEEE 802.3at (المعروف بـ PoE+‎ أو النوع 2) قدرة 30 W عند المنفذ و25.5 W عند الجهاز؛ ويقدّم المعيار IEEE 802.3bt، الذي يُسوَّق أيضًا باسم PoE++‎ أو Hi-PoE، قدرة 60 W عند المنفذ و51 W عند الجهاز في النوع 3، وقدرة 90 W عند المنفذ و71.3 W عند الجهاز في النوع 4. والفرق بين الرقمين هو القدرة التي تضيع في مقاومة الكابل، وتبلغ نحو 15% إلى 21% في أسوأ الحالات أي مع كابل طوله 100 متر، لذلك قارن استهلاك الكاميرا بالرقم الخاص بجانب الجهاز (PD) لا بالرقم الخاص بالمنفذ. ويستخدم المعياران af وat زوجين من الأسلاك، أما bt فيمكنه استخدام الأزواج الأربعة، وفي جميع الحالات يكتشف المحوّل الجهاز ويصنّفه أولًا ثم يزوّده بالقدرة.
